Vom Handanleger bis zum Vollautomaten.

Cyklos GPM 450 SA

























Halbautomatische Balkenrill- und Perforiermaschine mit einer Arbeitsbreite von 457 mm. Die Einrichtung erfolgt über einen Touchscreen schnell und einfach. Die Bogen werden manuell an der Anschlagseite der GPM 450 SA zugeführt. Einzugsrollen übernehmen den Bogen und führen den Rill-, bzw. Perforationsvorgang automatisch aus. Ein Einlaufsensor erkennt hierbei die Blattvorderkante und sichert so einen exakten Stand der Rillung/Perforation. Bis zu 15 Rillungen oder Perforationen pro Bogen sind möglich. Außerdem können wiederkehrende Jobs abgespeichert werden.

Technische Daten:

  • komplette Steuerung über Touchscreen mit Jobspeicher
  • Arbeitsbreite 110 - 457 mm
  • Grammaturen bis 400 g/m2 bei Rillung, bis 250 g/m2 bei Perforation
  • Geschwindigkeit ca. 1500 Blatt DIN A4/Std. (bedienerabhängig)
  • Voreingestellte Rillpositionen für verschiedene Falzarten
  • Gewicht 53 Kg

Hinweis:

  • Standardausstattung: Rillwerkzeug mit drei Breiten 1,0 / 1,3 / 1,6 mm und ein Perforierwekzeug.
  • Optional: Werkzeug für Microperforation und fahrbarer Maschinentisch



Balken Rill / Nutmaschine NRM 330



von STAGO eignet sich sehr gut für Digitaldrucke Kleinauflagen. Die professionelle Buchdruckrillung (Balkenrillung) verhindert ein Aufplatzen hochwertiger Drucke beim Falzen. Fein justierbare Anschläge erlauben eine freie Winkelkorrektur, um Fehler am Druck oder Beschnitt auszugleichen. Nach dem manuellen Zuführen des Papierbogen wird dieser während des Nutprozesses aktiv geführt und automatisch in die Papierauslage ausgeworfen.

Serienmäßig verfügt die Rillmaschine NRM 330 über zwei Nutbreiten zur professionellen Buchdruckrillung. Der werkzeuglose Wechsel dauert nur 5 Sekunden. Flyer, Prospekte, Grußkarten oder Klapp-Visitenkarten, selbst auf gestrichenem Papier oder mit großen dunklen Flächen, nutet die NRM 330 mit höchstem Qualitätsanspruch.



System:

Balkenrillung / Rille gegen Nut / Grammatur: bis 400 g/m²

Arbeitsbreite: 50 - 330 mm / Bogenlänge: 90 - 840 mm

Mindestrillabstand: 4 mm

Nutbreite: 1,0 / 1,6 mm, werkzeugloser Wechsel
Geschwindigkeit: bis zu 3.000 Rillungen / h

Steuerung:

9 Programmplätze, je 9 Nutpositionen
Präzision 0,1 mm
Tischversion oder Standversion gegen Aufpreis



Abmessungen: 1100 x 480 x 310 mm
Gewicht:39 kg

Spannung:

230 V / 50 Hz



GPM 450 verSA - Rill u Perforiermaschine













Cyklos GPM 450 verSA

  • halbautomatische Rill- und Perforiermaschine
  • Arbeitsbreite bis 450 mm
  • Nuten / Rillen bis 400 g/m²
  • Rillbreite 1,0 /1,9 mm
  • Perforieren bis 250 g/m²
  • 15 Programme, maximal 15 Rillungen pro Blatt
  • inkl. 2 Rillwerkzeuge und einem Perforierwerkzeug
  • optional erhältlich Werkzeuge für Euroloch, Microperforierung, partielle Perforiereung, Stanzen 3:1, 2:1 3:1 mit Daumenloch
  • Geschwindigkeit: 1500 Bögen A4/Stunde bei einer Rillung
  • Werkzeuge sind sekundenschnell zu wechseln
  • Abmessungen: 1075 x 635 x 390 mm PA
  • Gewicht: 77 kg
  • 230 V 50 Hz






Cyklos GPM 450 Speed













































Vollautomatische Rill-, Perforier- und Stanzmaschine mit Friktionsanleger, kurze Rüstzeiten durch Schnellwechselsystem für diverse Werkzeuge.

Technische Daten:

  • komplette Steuerung über Touchscreen mit Jobspeicher
  • Arbeitsbreite 115 - 456 mm
  • Grammaturen von 80 - 400 g/m2 bei Rillung, 80 -250 g/m2 bei Perforation
  •
  • Friktionslanleger mit Einzugsgeschwindigkeit von 2500 Blatt DIN A4 /h
  • bis zu 15 Rillungen pro Bogen
  • Gewicht 121 Kg



  • Standardausstattung: 2 Rillwerkzeuge 1,0 und 1,9 mm, 1 Perforierwerkzeug, 1 Perforierrad und fahrbarer Maschinentisch
  •
  • Optional: Diverse Werkzeuge für Perforation, Microperforation sowie Stanzwerkzeuge in 3:1, 2:1, Coilbindung und Eurolochung



CYKLOS GPM 450 Speed.pdf
PDF-Dokument [107.2 KB]

MORGANA DIGI-RILLNAK





Der kompakte Digi-Rillnak schließt die Lücke zwischen den halb- und vollautomatischen Systemen.
Der Digi-Rillnak rillt die gleichen Formate wie der bekannte Auto-Rillnak, wird jedoch von Hand "gefüttert".

Wie alle Rillnak-Modelle verarbeitet der Digi-Rillnak das Material mit der bewährten Technologie Rillbalken-gegen-Rillnut. Das Material wird bei dem Rillvorgang schonend verdichtet, ein Abplatzen der Druckfarbe oder Einreißen des Materials wird dadurch beim Falzen verhindert.

Der Digi-Rillnak ist vielseitig einsetzbar, verfügt standardmäßig über ein Perforierwerkzeug und läßt sich über einen Joystick zusammen mit einem übersichtlichen Display einfach und sehr schnell bedienen.
Erhältlich ist der Digi-Rillnak als Tischmodell oder auch optional mit passendem Ständer.

• Papierformat: 330mm x 630mm
• Papiergewicht Max 400g /m²
• Rilltiefe: Einstellbar
• Rillungen pro Bogen: 9
• Bis zu 4.500 Bogen / Std.
• Gewicht 57kg. Spannung 230 Volt.



MORGANA  AutoCreaser  Pro                                             Auto Rillnak Pro 33 / Pro 50



Einfache Bedienung mit hoher Rillgeschwindigkeit

Für alle Anwender, die nach einer voll automatischen und schnellen Rillmaschine verlangen, ist der AutoRillnak
Pro 33 / 50 die geeignete Finishing-Lösung. Material bis zum Maximalformat 700 mm x 330 (500) mm werden zuverlässig verarbeitet,

größere Formate bis zu 1.000 mm x 330 (500)mm lassen sich einfach von Hand zuführen. Neben den Rillfunktionen ist
auch das Perforierwerkzeug im Lieferumfang enthalten.
Eine Auswahl an diversen Perforiermessern steht optional zur Verfügung.

Der Auto - Rillnak Pro 33 / 50 kann bis zu 8.500 Bogen/Stunde verarbeiten und verfügt über eine unbegrenzte Anzahl von Speicherplätzen.
Zusätzlich ist der AutoRillnak Pro 33 / 50  mit dem neuen größeren Touchscreen-Display ausgestattet.

Die Papierzuführung erfolgt durch ein Blas- und Saugluftsystem, welches ein Zerkratzen der Digitaldrucke verhindert.
• Empfohlenes Papiergewicht (g / m²): ca. 100 – 400
• Rillen pro Blatt max.:                      16
• Papierformat max:                        700 autom. x 330 / 500mm  / mit Handzuführung 1000mm möglich.
• Papierformat min. (mm):                210 x 140
• Rillabstand von Blattvorderkante:    25mm
• Rillabstand von Blatthinterkante :    20mm



Anschluss der MORGANA  AutoFold Pro möglich.

Bei der AutoFold Pro handelt es sich um eine automatische freistehende Falzmaschine für Anwender, die bereits im Besitz einer Nagel-Rillmaschine oder irgendeiner Rillmaschine sind. Sie ist  mit der Technik des patentieren fliegenden Messers (flying knife) ausgestattet, um Kratzer und Beschädigungen auf den Digitaldrucken zu vermeiden, die durch konventionelle Falzmethoden entstehen können.


Die AutoFold Pro kann an jede andere Rillmaschine gestellt und die Höhe des vakuumgesteuerten Transportbandes an die Ausgangshöhe der Rillmaschine angepasst werden.

Die AutoFold Pro wird wie alle anderen Maschinen der neuen Pro-Serie über das Touchscreen bedient und gesteuert (z.B.: Länge des vorgerillten Bogens, Falzart). Nach Anpassung der Übergabehöhe werden beide Maschinen angeschaltet und die vorgerillten Bögen der Rillmaschine werden direkt in das Zuführband der AutoFold Pro transportiert.


MORGANA Rillmaschine AutoCreaser Pro 385



  • Saugluftabzug der Bogen
  • Vollautomatischer Betrieb
  • „DynaCrease“-Technologie für eine äußerst schonende Materialbehandlung beim Rillen
  • Ein hohes Papier Anlagevolumen von 450mm
  • ausgestattet mit zwei Rillwerken (von unten und oben)
  • Bis zu 16 Rillungen pro Bogen
  • Maximale Papierformate: 700 x 385 mm
  • Max. Papierdicke 0,4mm ca. 400gr/m² auch laminiertes Material
  • Bedienung über intuitives, farbiges Touch-Screen Display
  • Perforierwerkzeuge
  • 50 Programmspeicher
  • Geschwindigkeit: zu 8.500 A4-Bogen/ h
    • Euro 18.500,-- zzgl. MwSt.
    • Angebot / Vorführung / Probestellung ?



Rill- und Perforiermaschine AutoCreaser Pro XL







































Vollautomatisches Rillen und Perforieren.



Mit einer maximalen Arbeitsleistung von 8.500 A4-Blättern/Stunde ist die Rillmaschine äußerst produktiv und verlässlich. Der neue AutoCreaser Pro XL verfügt über eine maximale Blattanlegegröße von bis zu 385 x 1300 mm (BxL) und einer Zuführkapazität von 200 mm.



Highlights der Saugluft-Rillmaschine AutoCreaser Pro XL

  • Rillt und perforiert Blätter bis zu einer Dicke von 0,4 mm ohne Rissbildung
  • Rillt und perforiert bis zu 8.500 Bögen pro Stunde
  • Papiergewicht: 80 - 400 g/m2
  • Vakuum-Feeder mit einer Zuführkapazität von 200 mm
  • Neue Technologie zur Blatttrennung durch optische Sensoren gesteuert
  • Intuitives Touchdisplay und einfache Einrichtung des jeweiligen Jobs
  • Ultraschall-Doppelblatterkennung
  • Optionale zweite Rilleinheit (Rillen von oben und unten)
  • Schnellwechselwerkzeug
  • Optionale Inline-Rotationsperforation (bis zu fünf Perforationsräder)
  • Optionale Querperforationseinheit erhältlich
  • Optional: Inline-Falzen mit der Morgana AutoFold Pro

             UVP in Euro 15.990,-- zzgl. MwSt.

Autocreaser PRO XL
Morgana Autocreaser proXL 2021.pdf
PDF-Dokument [1.1 MB]

Die MORGANA Digifold Pro

vereint die bewährte Rilltechnologie des Auto-Rillnaks mit einem überzeugenden Falzsystem. Die Gefahr von Markierungen oder Zerkratzen empfindlicher Materialien bei der Weiterverarbeitung wird hierbei reduziert und ein perfekt scharfer und unverletzter Falz erzeugt.
Durch die Verbindung von Rillen und Falzen in einer Einheit entsteht ein hochproduktives und bedienerfreundliches, mobiles Finishing-Zentrum. Auch das Perforieren ist möglich, was den Einsatzbereich optimal abrundet.

Die mit einer Geschwindigkeit von bis zu 6.000 Blatt/Std. und einem Maximalformat von bis zu 900 x 358mm ist die neue Digifold Pro noch flexibler einsetzbar.

Ein neues größeres Touch-Screen Display erleichtert die Bedienung der neuen Digifold Pro, sowie aller anderen Maschinen aus der Pro-Generation.



Vielseitigkeit
Die Digifold Pro kann je nach Bedarf auf drei verschiedene Arten eingesetzt werden:



  •  Als Rillmaschine
  • Als Falzmaschine
  • Als integrierte Rill- und Falzmaschine, die beide Funktionen in einem Arbeitsgang ausführt.
  • Zufuhr: Sauganleger zieht Papier von unten ab
    Papierformat: max. 900 x 358 mm
    Papierformat min. 210 x 140 mm
    Papiergewicht max. 400 g/m²
    Papiergewicht min. 100 g/m²
    Max. Rillenanzahl/Blatt 9
    Max. Anzahl von Falzbrüchen/Blatt 2
    Anzahl von Programmspeicherplätzen über 1.000
    Min. Abstand zwischen zwei Rillen 40mm
    Min. Abstand zwischen zwei Falzbrüchen 70mm
    Min. Rillabstand von Blattvorderkante 50mm
    Min. Falzabstand von Blattvorderkante 50 mm
    Min. Rillabstand von Blatthinterkante 50 mm
    Min. Falzabstand von Blatthinterkante 50 mm
    Falzlänge 70 mm Max. Falzlänge bis zu 450 mm (automatischer Einzug)
    bis zu 1.800 mm (Handanlage)
    Feineinstellung 0,1-mm-Schritte
    Max. Geschwindigkeit (A4) 6.000 Blatt/Std.
    Abmessungen (L x B x H) 1.980 x 655 x 1.265 mm
    Gewicht 190 kg
    Stromanschluss 230 V.

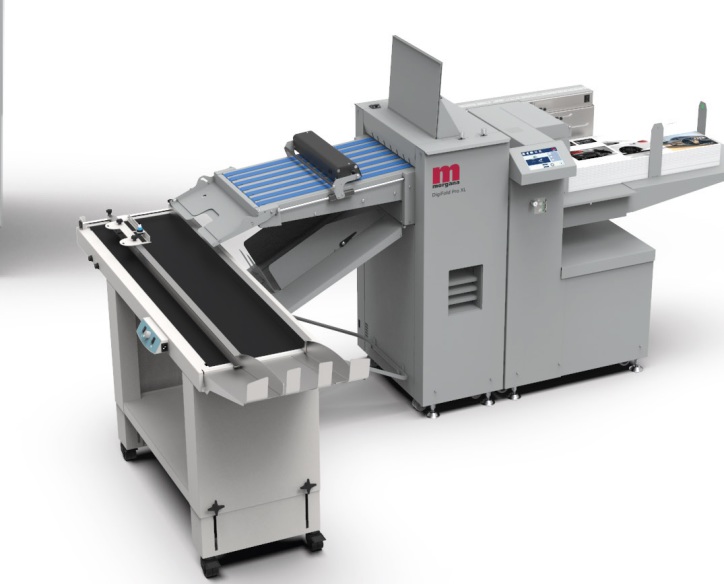

MORGANA DigiFold Pro 385 Saufluft                                         Rill und Falzmaschine



  • Rillt u. falzt Blätter bis zu 400 g ohne Rissbildung.
  • Intuitive Smart-Touch-Screen-Bedienung
  • Papierzuführung über Vakuum-Stapelanleger
  • SmartStep Hub-Senk-Tisch
  • Hohe Anlagekapazität bis 450 mm
  • Maximale Papiergröße: 385 mm x 700 mm
  • bis zu 6.000 Bögen pro Stunde
  • Zwei Rilleinheiten
  • Patentierter „Flying knife“-Falzmechanismus
  • In-line-Perforierung ist Standard
  • Vollautomatische Einstellung
  • Optionale Quer-Perforierung
  • Vorführung / Testlauf ?



Morgana Digifold 385
Digifold 385.pdf
PDF-Dokument [460.9 KB]
